印刷電路板是許多電子設備不可或缺的一部分。如果您打算購買 PCB，則應該更多地了解設計過程。這樣，您就可以確保電路板完美適合您所需的應用。此外，您將優化成本并最大化電路板的價格。下面為大家介紹下基本PCB元素和PCB設計制作過程。
一、基本PCB元素概述
在我們討論您需要了解的有關 PCB 設計和制造的知識之前，我們將向您介紹一下每塊印刷電路板的基本組件。

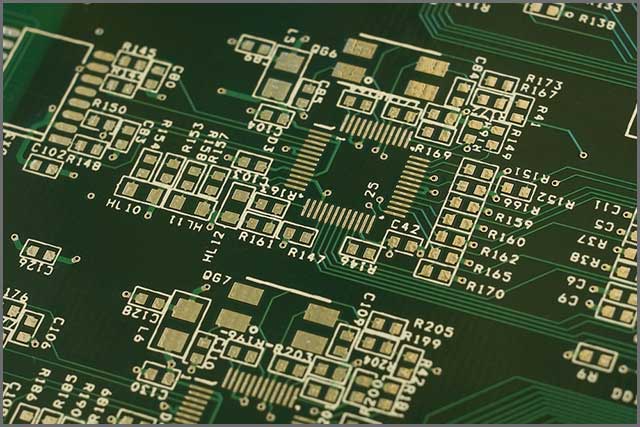

1.1. 圖層
每個電路板都包含層，您選擇的層數取決于您所需的應用。一般規則是，您選擇的層數越多，PCB 就會變得越復雜。
這就是為什么構建更多層的電路板可能需要更多時間，盡管知名公司仍會快速制造它們。
以下是人們在組裝 PCB 時的一些常見選擇：
兩層 - 一種相對容易制作的板，用于簡單的產品，如玩具；
四層 - 許多人用于物聯網(IoT) 項目的解決方案；
六到八層 - 您會在智能手表和智能手機等科技相關設備中看到這些。
如果您確定要尋找最簡單的解決方案，制造商也會接受單層板。
您也可以使用八層以上的層，但要確保您的應用程序需要這么多層。否則，您將無緣無故地支付更多費用。
1.2.尺寸和厚度
接下來，您需要確定板的尺寸和厚度。至于尺寸，唯一需要考慮的重要因素是它完全適合您的應用。
這就是為什么您應該考慮產品的尺寸并測量您計劃放置 PCB 的空間的原因。
您必須準確測量尺寸，因為如果您想讓您的產品正常工作，就沒有太多出錯的余地。
就厚度而言，它可以從大約 0.5 毫米到 2.5 毫米不等。您應該考慮您的應用并做出相應決定，但平均厚度約為 1.2-1.8 毫米。
1.3. 其他需要考慮的事情
以下是您在訂購 PCB 時可能會考慮的其他組件和功能的列表：
材料 - 常見的選擇包括標準FR4、FR4-TG170和無鹵素材料。
顏色 - 您可以使用紅色、綠色、黃色、藍色等顏色的阻焊層。
表面處理 - 無鉛或含鉛HASL，不同的浸銀、金和錫都可用。
銅重量 - 您可以選擇所需的每層厚度，從0.5 盎司到4 盎司不等。使用銅是因為它具有高導電性。
二、pcb設計制造--Design Process
設計過程從電路設計開始。您需要做的第一件事是拿出一個稱為原理圖的文檔。您可以將其想象成一個詳細顯示所有組件以及它們如何通信的藍圖。
您可以使用專業軟件（例如 Quadcopter、Altium、ExpressPCB 或許多其他在線提供的軟件）在 PC 上設計電路。
請記住，這些工具中的大多數都是付費版本，因此如果您想自己設計 PCB，則必須購買它們。
關于 PCB 設計和制造，您需要了解的是要包含在電路板上的每個組件的規格。原理圖可以極大地幫助下一步，即PCB 布局。
2.1. 將組件分配到它們的位置
每個組件在制造過程中都需要有一個精確的位置。這就是為什么創建電路板布局是 PCB設計中至關重要的一步。
這可能很棘手，因為您需要找到適合所有組件的最佳方式并解釋如何連接它們。這就是組裝層數更多的 PCB 更具挑戰性的原因。
大多數設計師采用的策略是將不同區域用于不同目的的組件。
與電源相關的組件位于一個部分，音頻輸出位于另一個位置，依此類推。分組至關重要，因為它可以節省空間并控制噪音和干擾。
必須考慮LED、連接器、音頻插孔和其他重要的用戶體驗項目。您希望最大限度地提高可用性，以便您可以毫不費力地使用 PCB。
最后一步是生成 Gerber 文件，這是一種標準的印刷電路板制造格式。
您可能認為設計 PCB 很容易，但要正確放置所有組件卻很棘手。
您需要在最大限度地提高用戶體驗的同時避免干擾和其他潛在問題，只有專業的PCB設計公司才能完成這項工作。
三、pcb設計制造--Manufacturing Process
準備好 PCB 的設計后，就可以制造它了。最簡單的方法是將 Gerber 文件發送給制造商，讓他們施展魔法。
他們將使用布局來組裝 PCB，并將想法變為現實。如果您選擇專業制造商，他們很可能會準備好所有必需的材料。
這將消除訂購材料和等待交貨的需要。相反，他們可以立即著手制造。

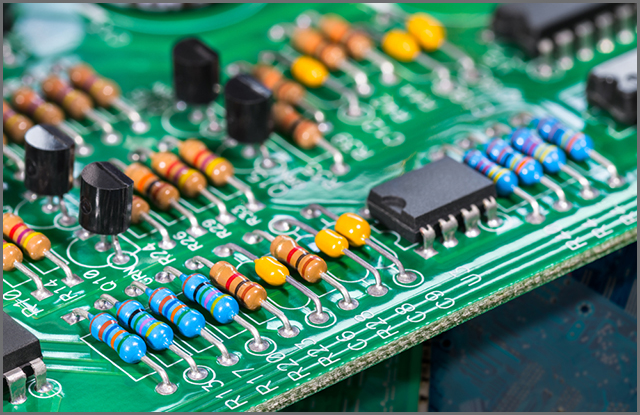

3.1. 安裝 PCB 組件
組裝過程中的主要任務是將元件安裝到電路板表面。以下兩種方法用于執行此操作：
表面貼裝技術 (SMT) 在制造許多 PCB時非常方便?？煽亢涂焖俚膶I工具處理安裝，以確保在加速過程的同時沒有人為錯誤的余地。
通孔 - 有些人更喜歡手動將元件安裝到電路板表面，但這通常比SMT 花費更多時間。
有趣的是，SMT 并不支持所有組件。如果您選擇的項目不是標準尺寸或其他方式，您可能必須手動安裝該功能。這就是為什么公司經常結合使用上述方法。
3.2. pcb設計制造--Soldering
當需要進行焊接時，制造商將采用以下方法之一：
回流焊 - 這種技術非常適合將元器件永久連接到電路板上。
Wave - 這種焊接在手動安裝細節時很方便。
鐵 - 大量制造商很少使用這種焊接形式。
最后，制造商可能只會制造一塊電路板樣品來測試其質量。經過全面測試和必要的修改后，將開始大規模生產。
